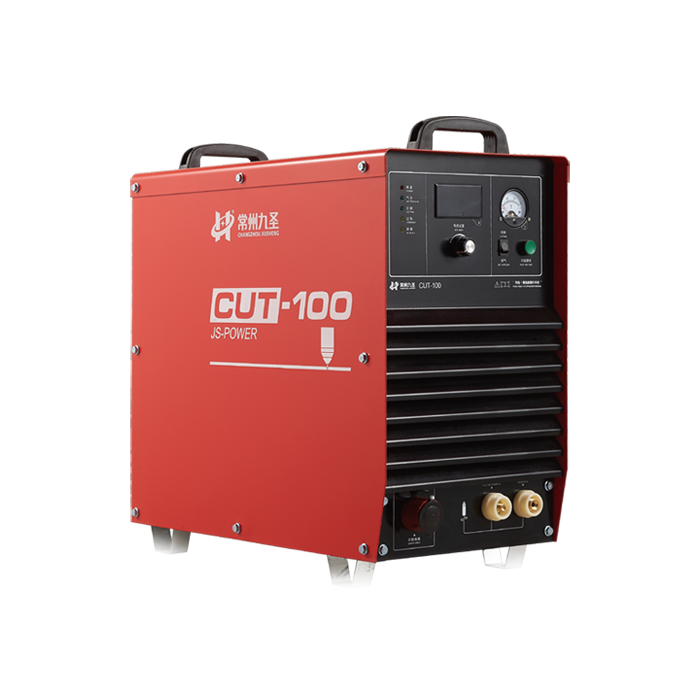

CUT-100

常州九圣焊割設備股份有限公司創辦于2012年，是一家專注于研發和生產銷售機用等離子電源和數控等離子割炬及配件的高新技術企業，所有產品均用于數控自動切割。公司具有強大的研發團隊，分為電源和割炬兩大塊，均有專業的研發團隊研發，所有研發人員都具有15年以上相關電源和割炬的研發經驗。公司專注于等離子自動切割這個單一領域，致力于為自動切割領域的發展出一份力。

0519-88994566

在線客服

客服一

產品詳情

操作手冊

技術參數

額定輸入電壓	3? 380VAC 50Hz ±10%	工作氣體壓力	0.4MPa
額定輸入功率	14.5KW	冷卻方式	強制風冷F級
輸出電流	35-100A	主機重量	45Kg
暫載率	100%	外形尺寸	*620320600mm*
工作氣體	空氣	絕緣等級	IPS21 級
氣體流量	200L/min

切割參數（碳鋼/空氣）

穿孔厚度上限	16mm	質量切割厚度上限	20mm
切割厚度上限	38mm
			注：以上均為碳鋼切割參數，僅作參考

配置參數

電源線	三相三線或三相四線線徑8mm²耐壓300/500V
接地線	線徑6mm² 耐壓300/500V	氣源	氣體壓力：0.8-1 .0 MPa 干燥純凈
切割地線	線徑25mm² 耐壓300/500V	夾具內徑	φ33+1 mm

CUT-100 標配

主機	1臺
割炬	1吧
割炬線纜	7米
減壓閥	1只
扳手	1只
操作手冊	1份
隨機附件	1套

安裝尺寸
A: 620	D: 80
B: 320	E: 260
C: 30	F: 420
前面板

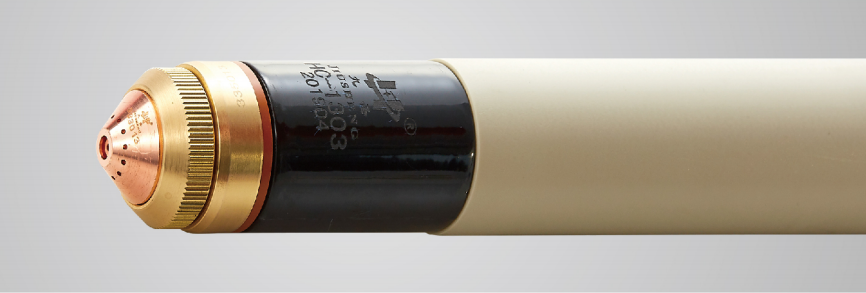

配套割炬
割炬型號	HC-1303
電流規格	60-130A
冷卻方式	氣冷

產品資料

大小

CUT-100操作手冊.pdf

812.5KB
