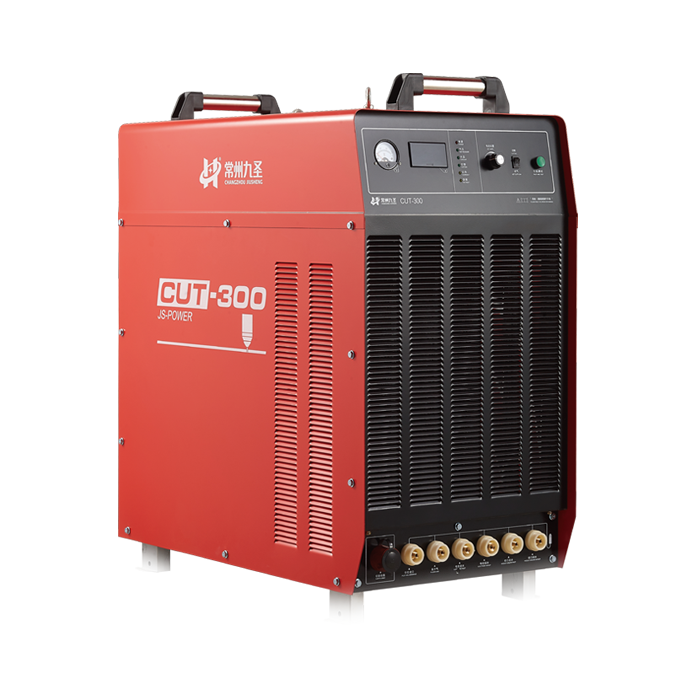

CUT-300

常州九圣焊割設備股份有限公司創辦于2012年，是一家專注于研發和生產銷售機用等離子電源和數控等離子割炬及配件的高新技術企業，所有產品均用于數控自動切割。公司具有強大的研發團隊，分為電源和割炬兩大塊，均有專業的研發團隊自行研發，所有研發人員都具有15年以上相關電源和割炬的研發經驗。公司專注于等離子自動切割這個單一領域，致力于為自動切割領域的發展出一份力。

0519-88994566

在線客服

客服一

產品詳情

操作手冊

技術參數

額定輸入電壓	3? 380VAC 50Hz ±10%	工作氣體壓力	0.4MPa
額定輸入功率	57KVA	冷卻方式	強制風冷F級
輸出電流	90-300A	主機重量	110Kg
暫載率	100%	外形尺寸	*860480930mm*
工作氣體	空氣/N₂	絕緣等級	IPS21 級
氣體流量	150L/min

切割參數（碳鋼/空氣）

穿孔厚度	32mm	質量切割厚度	45mm
切割厚度上限	60mm
			注：以上均為碳鋼切割參數，僅作參考

配置參數

電源線	三相三線或三相四線線徑25mm² 耐壓300/500V
接地線	線徑10mm² 耐壓300/500V	氣源	氣體壓力：0.8-1 .OMPa 干燥純凈
切割地線	線徑70mm² 耐壓300/500V	夾具內徑	φ50+1 mm

CUT-300 標配

主機	1臺	減壓閥	1只
割炬	1把	扳手	1只
割炬線纜	8m	操作手冊	1份
冷卻水箱WRC-10E	2臺	隨機附件	1套

安裝尺寸
A: 860	D: 108
B: 480	E: 430
C: 25	F: 630
前面板

CUT-300B/E 標配

主機	1臺	減壓閥	1只
割炬	1把	扳手	1只
割炬線纜	8m	操作手冊	1份
冷卻水箱WRC-10E	2臺	隨機附件	1套
備注：CUT-300干式 CUT-300B水霧 CUT-300E干式/水霧兩用

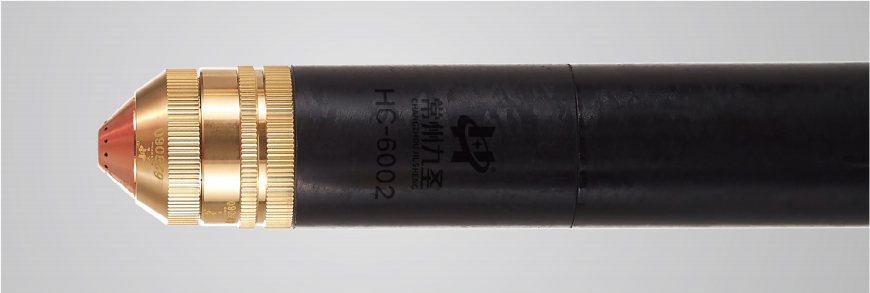

配套割炬
割炬型號	HC-6002
電流規格	100-300A
冷卻方式	雙水冷

產品資料

大小

CUT-300操作手冊.pdf

1,117.0KB

下載
